MacroPad

Projet réalisé dans le cadre du chef-d’œuvre Bac Pro CIEL, au LPP Le Marais Sainte-Thérèse.

Le pavé se branche en USB et est reconnu comme un clavier (raccourcis et touches média), sans installation de driver. Un logiciel PC (Python / Tkinter) permet de changer l’action de chaque touche sans reprogrammer le Pico : les nouvelles valeurs sont envoyées en série et stockées sur la carte.

Structure du dépôt

MACROPAD/
├── firmware/        Code CircuitPython à copier sur le Pico (boot.py, code.py)
├── configurator/    Logiciel PC de configuration (Python / Tkinter)
├── hardware/
│   ├── schematic/   Schéma électronique (PDF, PNG, source EasyEDA)
│   ├── pcb/         PCB : source Fritzing, Gerber pour la fabrication, PDF
│   ├── case/        Boîtier 3D (Fusion 360 + STL pour l'impression)
│   └── libraries/   Composants Fritzing nécessaires pour ouvrir le PCB
└── docs/            Images du README

Firmware

Code CircuitPython du dossier firmware/, à copier sur le Raspberry Pi Pico.

• code.py : lit les 9 touches, envoie les raccourcis clavier/média en USB HID, et reçoit la configuration du logiciel PC par le port série.
• boot.py : cache le lecteur CIRCUITPY au démarrage, pour éviter qu’il soit modifié par erreur une fois le pavé en service.

# Installation
# 1. Installer CircuitPython sur le Pico (.uf2 depuis circuitpython.org)
# 2. Copier adafruit_hid (Adafruit CircuitPython Library Bundle) dans CIRCUITPY/lib/
# 3. Copier firmware/code.py puis firmware/boot.py à la racine de CIRCUITPY
# 4. Débrancher / rebrancher le Pico (boot.py ne s'exécute qu'au démarrage)

Configurateur PC

Logiciel Python / Tkinter du dossier configurator/, pour lire et modifier l’action de chaque touche sans reflasher le firmware. Le port série du Pico est détecté et listé automatiquement via pyserial. L’interface tient en trois zones : un panneau de connexion série, un panneau de configuration des 9 touches (SW1 à SW9, avec défilement) et une barre d’actions principales.

cd configurator
pip install -r requirements.txt
python main.py

1. Brancher le MacroPad, choisir son port COM puis cliquer sur Connecter : la configuration actuelle du Pico est chargée automatiquement.
2. Modifier les touches. En type keyboard, écrire les touches séparées par + (ex. CONTROL+SHIFT+ESCAPE) ; en type media, écrire l’action (ex. PLAY_PAUSE).
3. Cliquer sur Envoyer au Pico.

Les boutons Sauvegarder / Charger fichier utilisent macropad_config.json dans le dossier courant. Un exécutable Windows autonome peut aussi être généré avec pyinstaller main.spec, pour utiliser le configurateur sans Python installé.

Protocole série

La configuration est stockée dans /config.json sur le Pico, au format :

{"sw1": {"type": "keyboard", "keys": ["CONTROL", "ALT", "DELETE"]},
 "sw9": {"type": "media", "action": "PLAY_PAUSE"}}

Commande envoyée	Réponse du Pico
GET_CONFIG	CONFIG_DATA:{...}
CONFIG:{...}	OK ou ERROR

Configuration par défaut des touches

Touche	GPIO	Action
SW1	GP28	Ctrl + Alt + Suppr
SW2	GP27	Capture d’écran (Win + Shift + S)
SW3	GP26	Gestionnaire des tâches (Ctrl + Shift + Échap)
SW4	GP22	Copier (Ctrl + C)
SW5	GP21	Coller (Ctrl + V)
SW6	GP20	Fermer l’onglet (Ctrl + W)
SW7	GP19	Piste précédente
SW8	GP18	Piste suivante
SW9	GP17	Lecture / Pause

Matériel

Chaque switch relie son GPIO au 3V3 ; le firmware active la résistance de pull-down interne, donc aucun composant supplémentaire n’est nécessaire sur les entrées.

• Schéma : conçu sous EasyEDA, exporté en PDF.

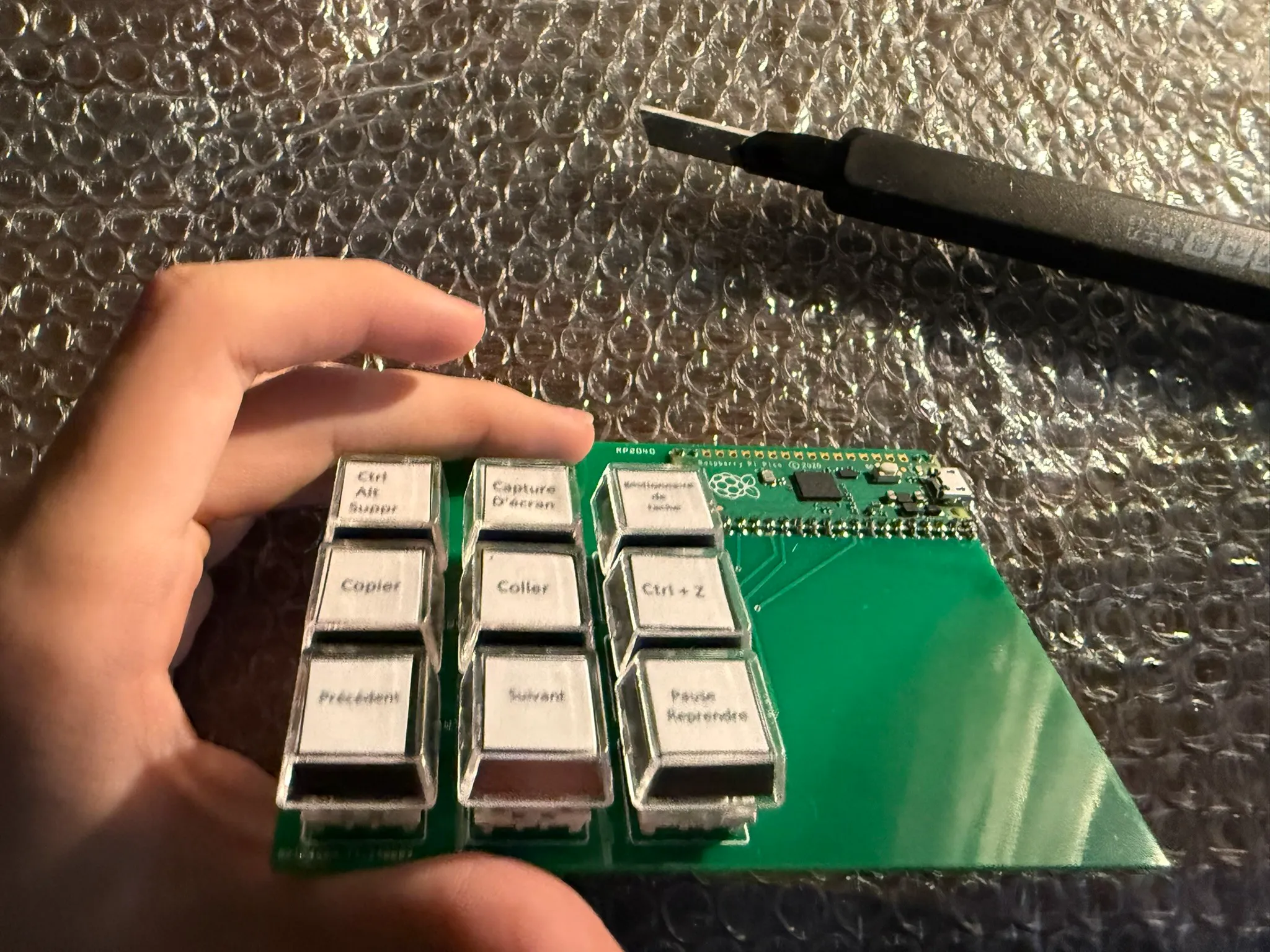

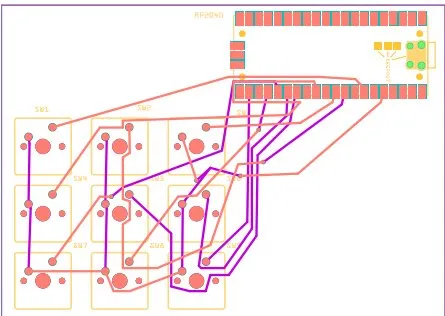

• PCB : conçu avec Fritzing 0.9.9. Cycle complet jusqu’à la carte finale : conception du schéma, routage, commande auprès d’un fabricant, réception, puis soudure des composants (switchs mécaniques et Raspberry Pi Pico). Fichiers de fabrication Gerber fournis pour la production, en plus du fichier source .fzz.
• Boîtier : modélisé sous Fusion 360, exporté en STL pour l’impression 3D.
